CNC Impact Engraving Machine

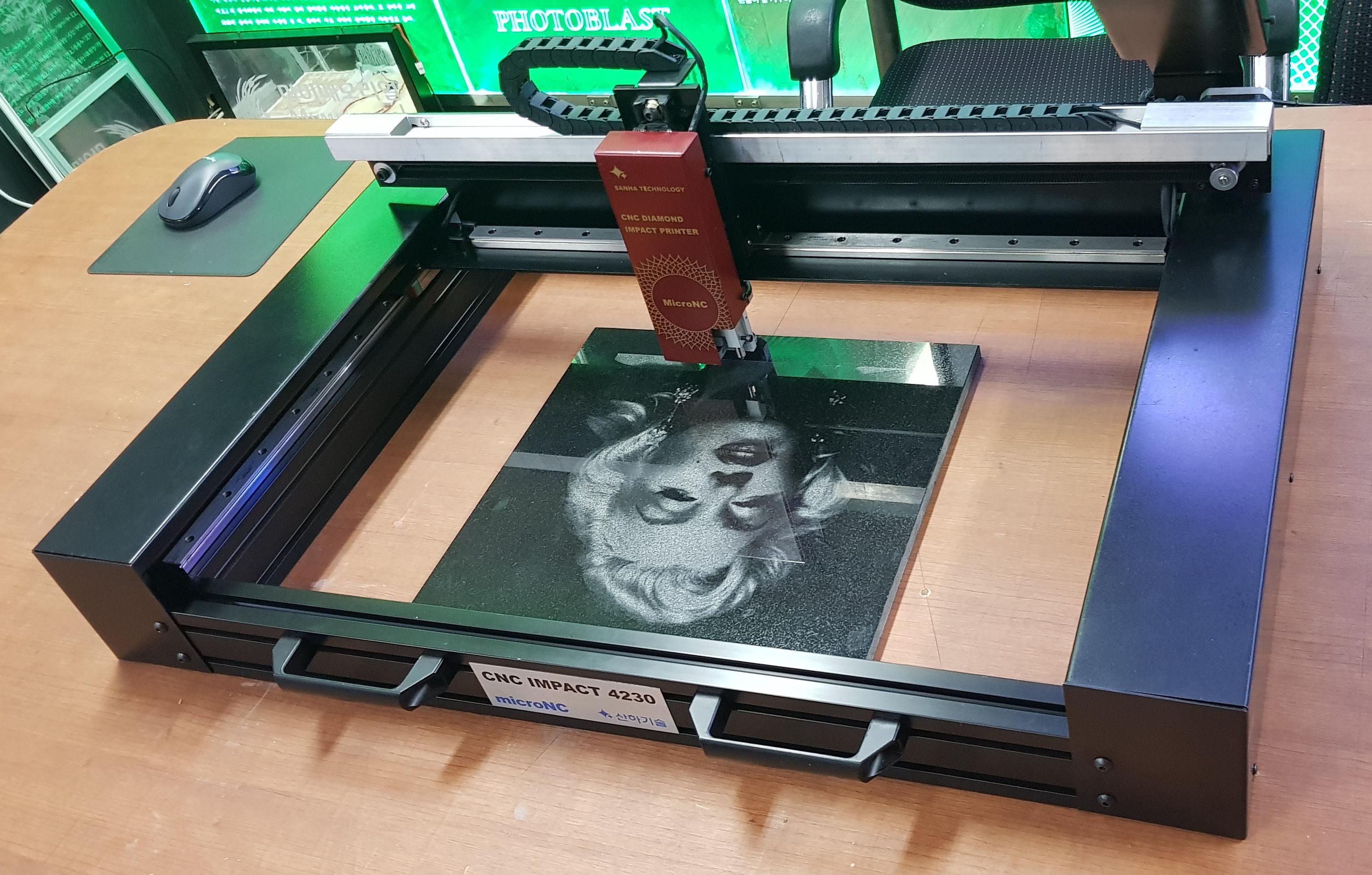

CNC 타각기 : Diamond Impact engraving machine



-석재(오석), 유리,아크릴, 금속 사진조각

-micro SD Card를 사용하여 PC와 연결없이 사진조각(사무실-PC작업/작업장-가공작업)

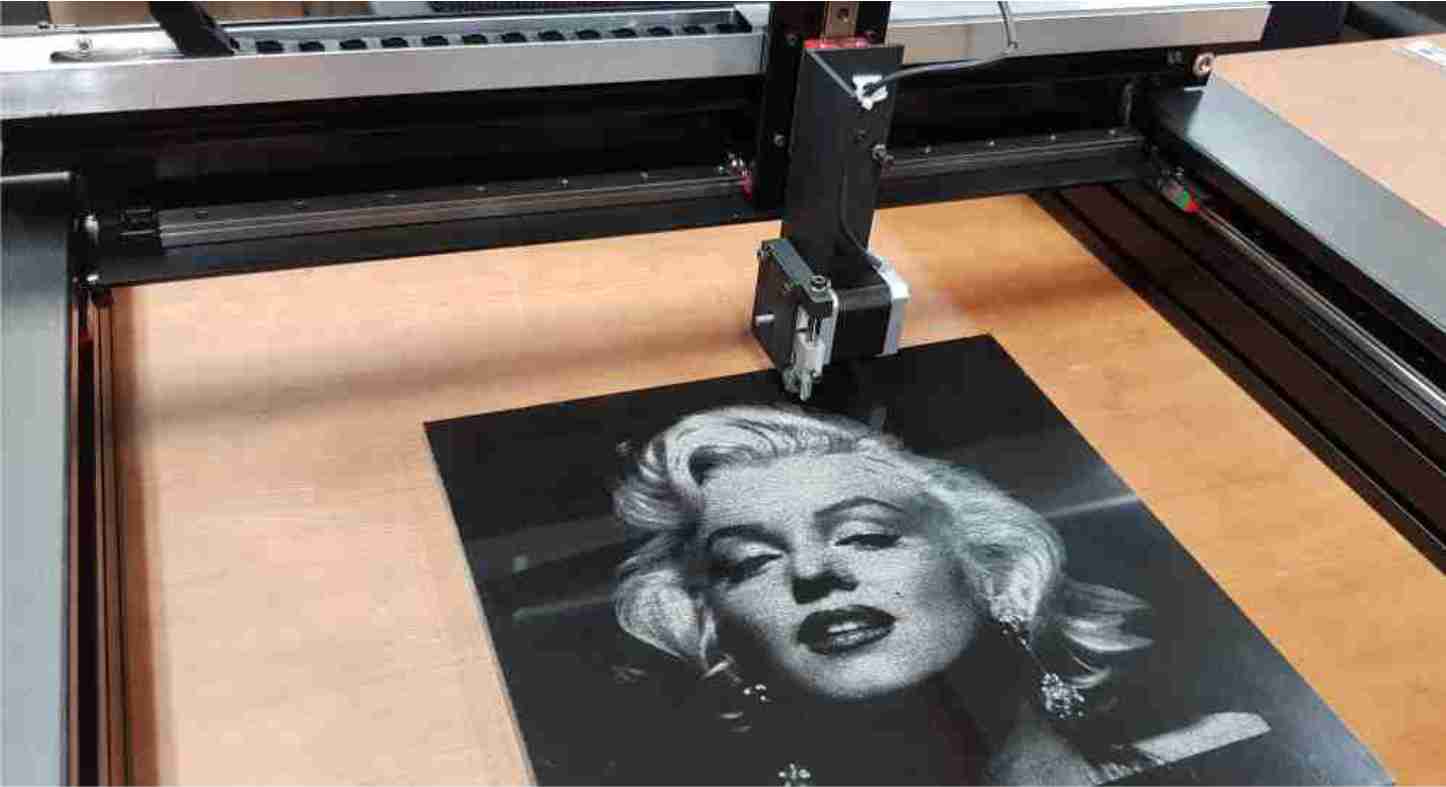

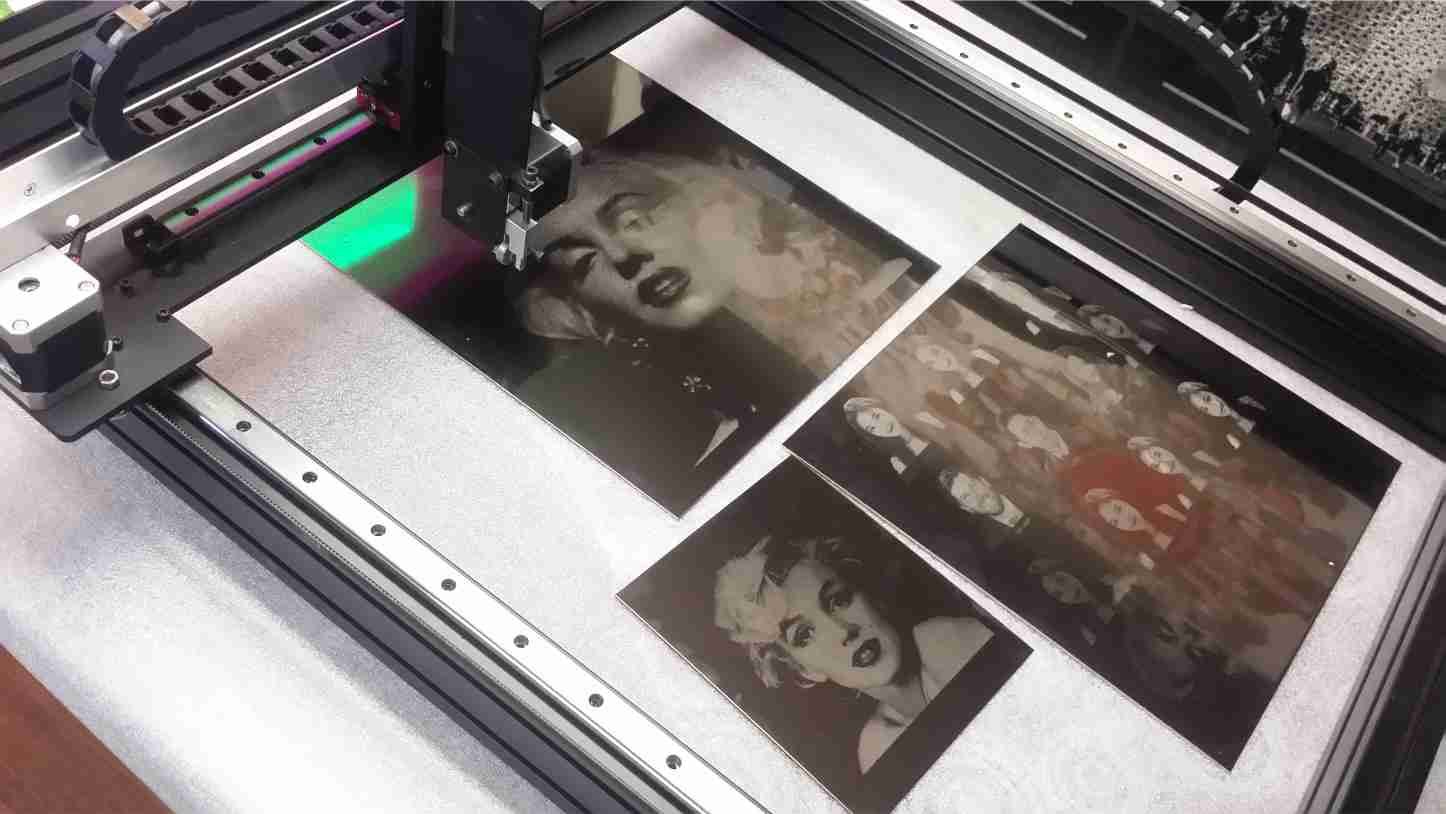

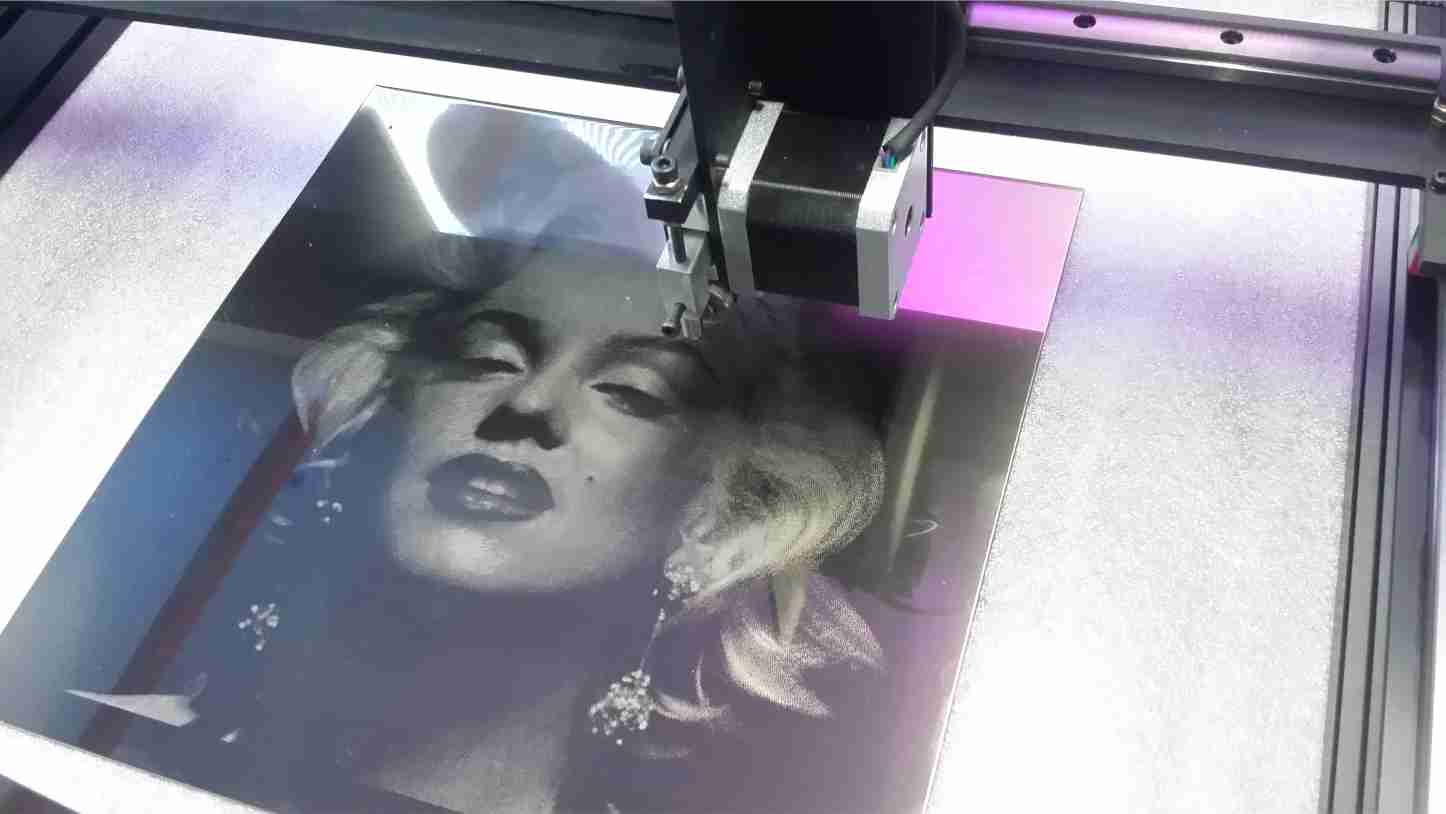

CNC 타각기는 석재나 유리,금속 등의 재료표면에 다이아몬드 툴(바늘)을 두드려서 사진,이미지를 조각하는 장비입니다.

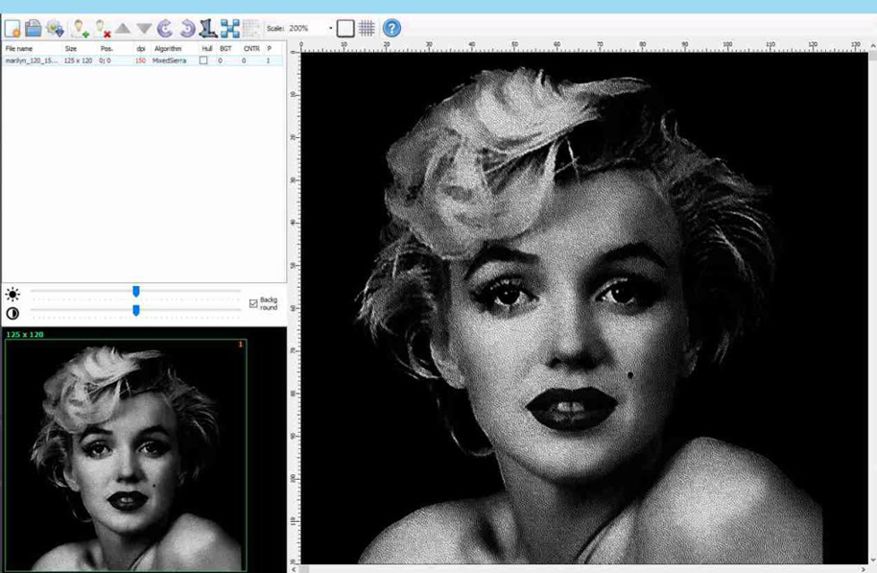

PC에서 편집된 사진,이미지를 micro SD Card에 저장하며,

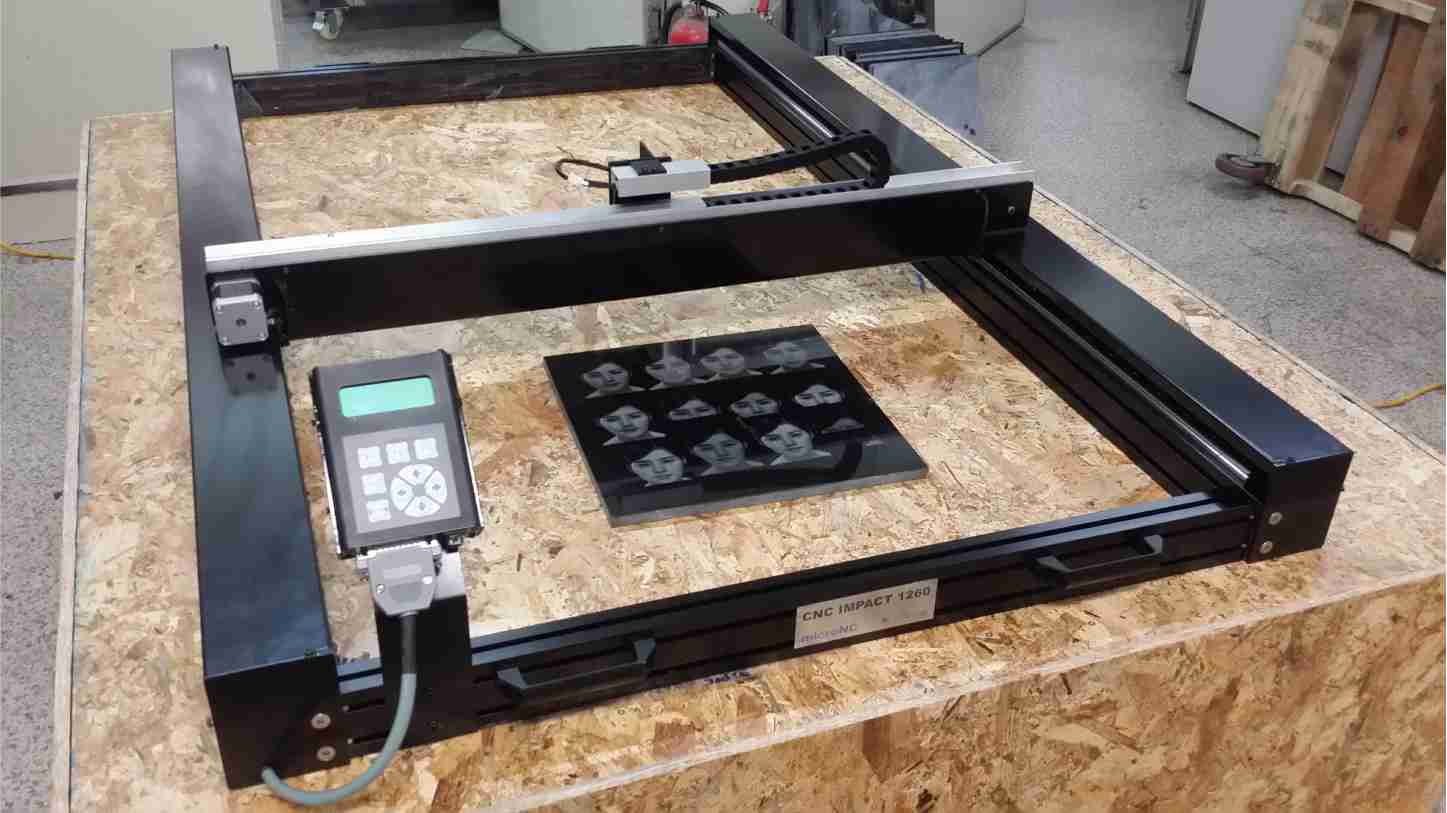

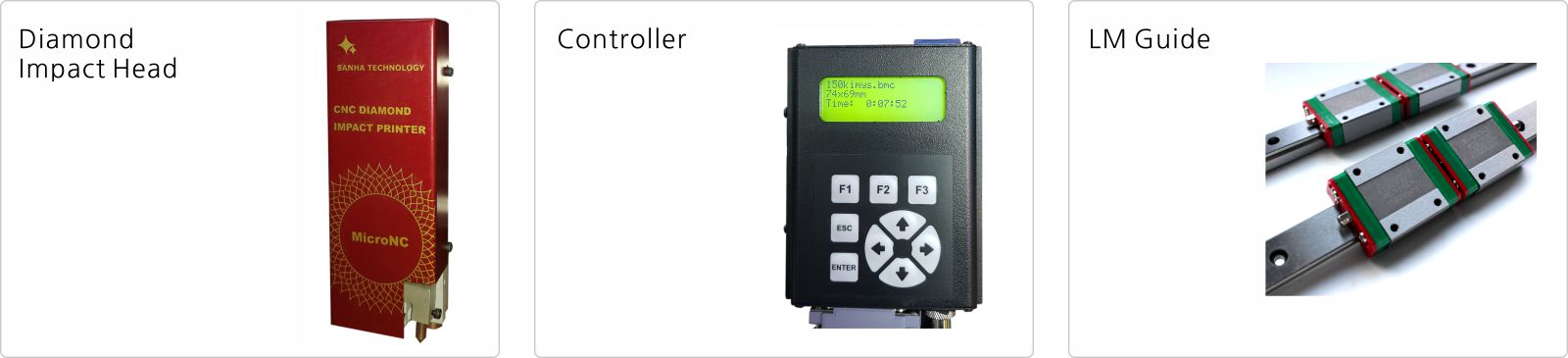

컨트롤러(Controller)의 조작을 통해서 헤드의 위치, 다이아몬드 툴의 타격강도와 비트수를 조정할 수 있습니다.

CO2 레이저장비가 석재표면을 태워서 가공하는데 비하여 더 깊은 가공(Max 0.5 mm)을 하며, 열변형이 없습니다.

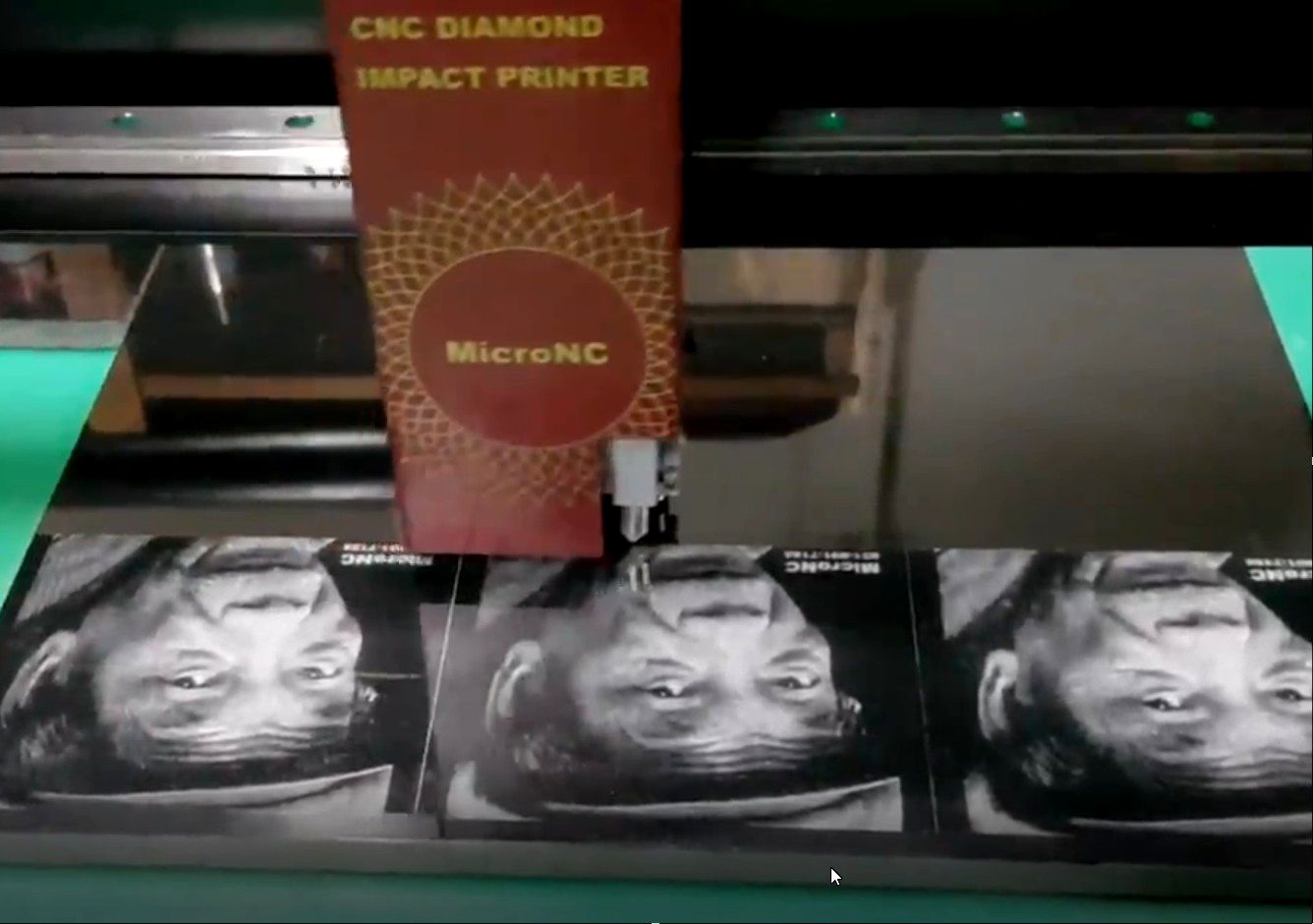

Diamond Tool을 이용한 임팩트 조각

석재,유리,금속,아크릴 등 조각

비석본체에 직접 사진조각

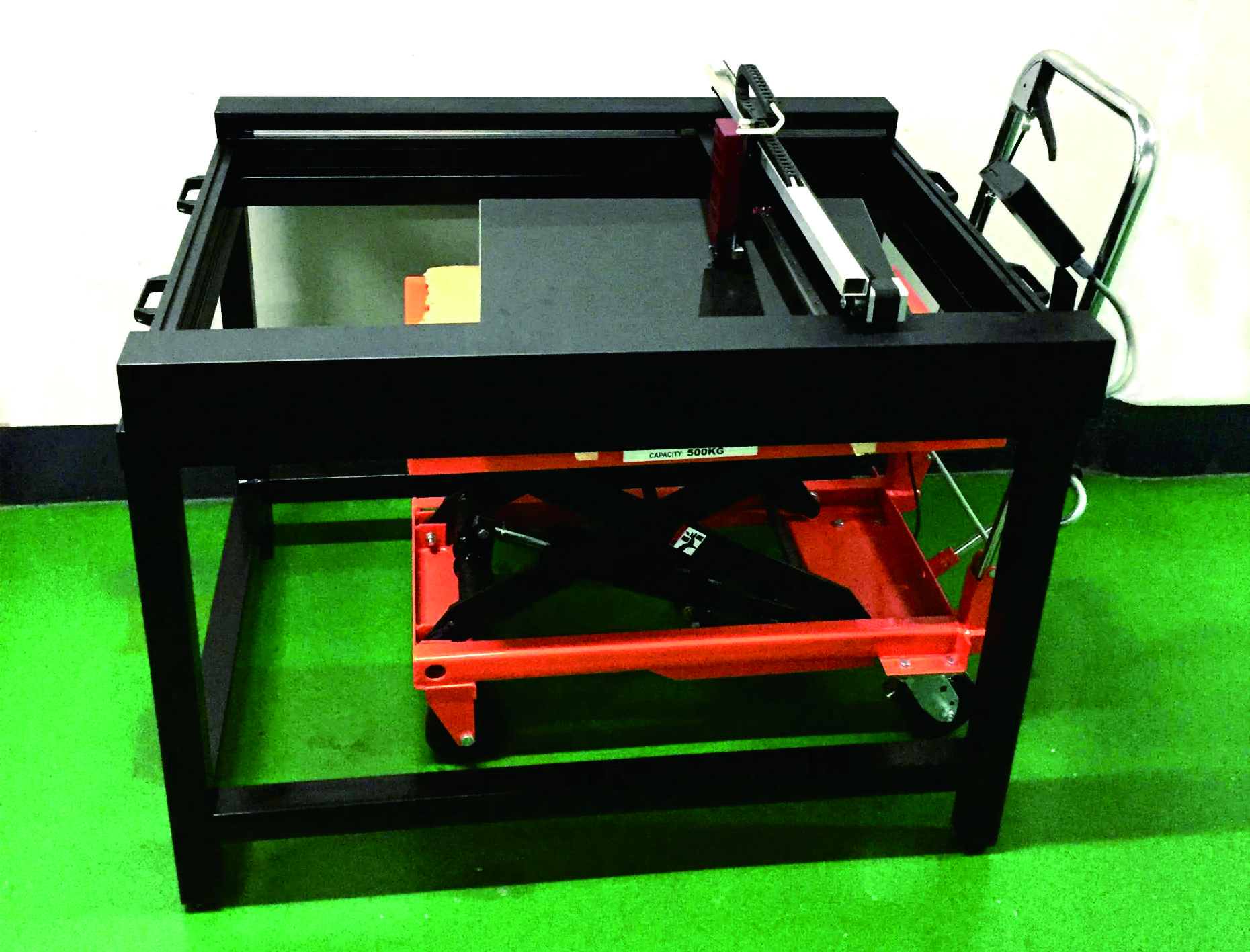

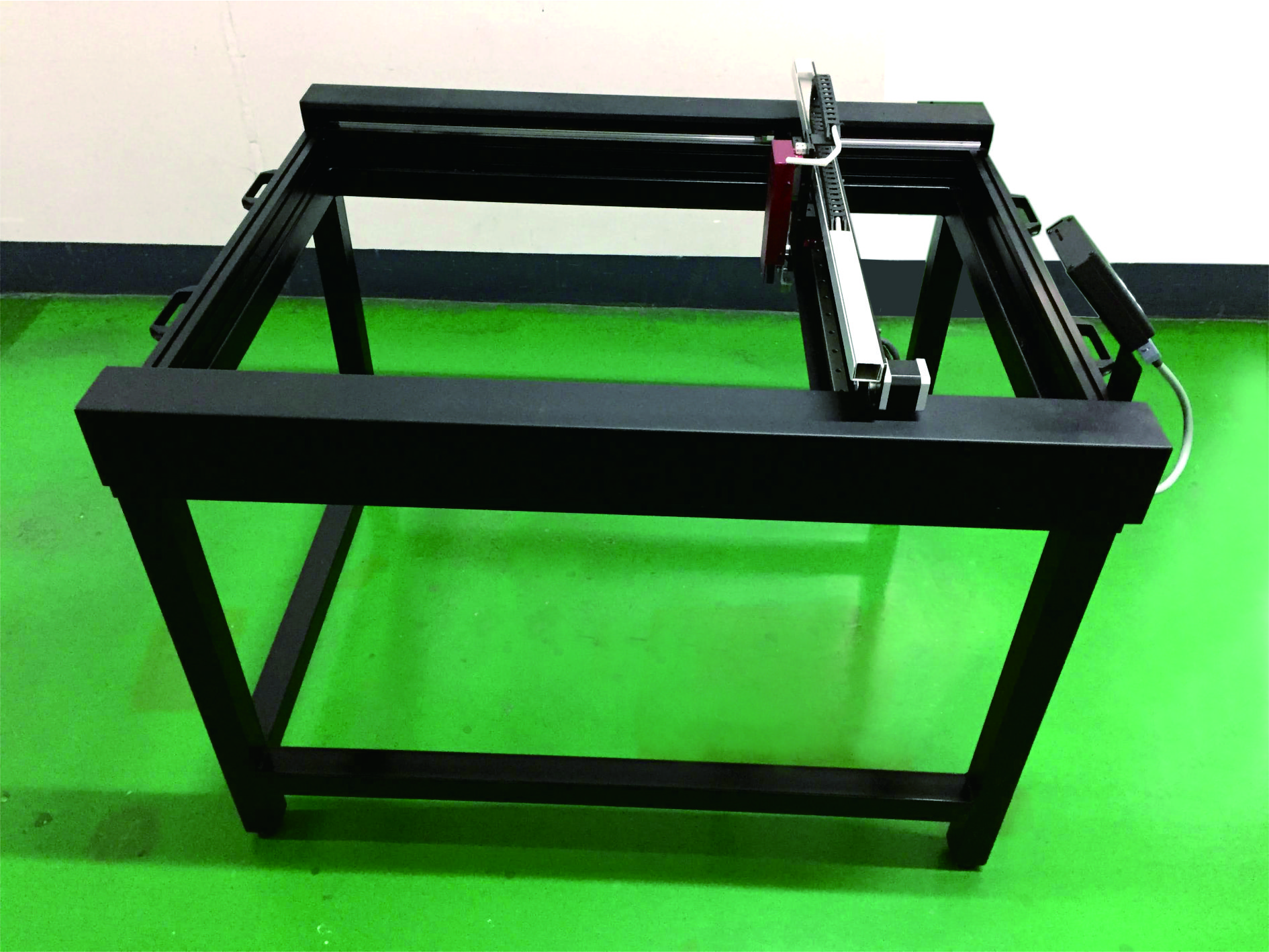

경량으로 제작되어 이동식 작업지원

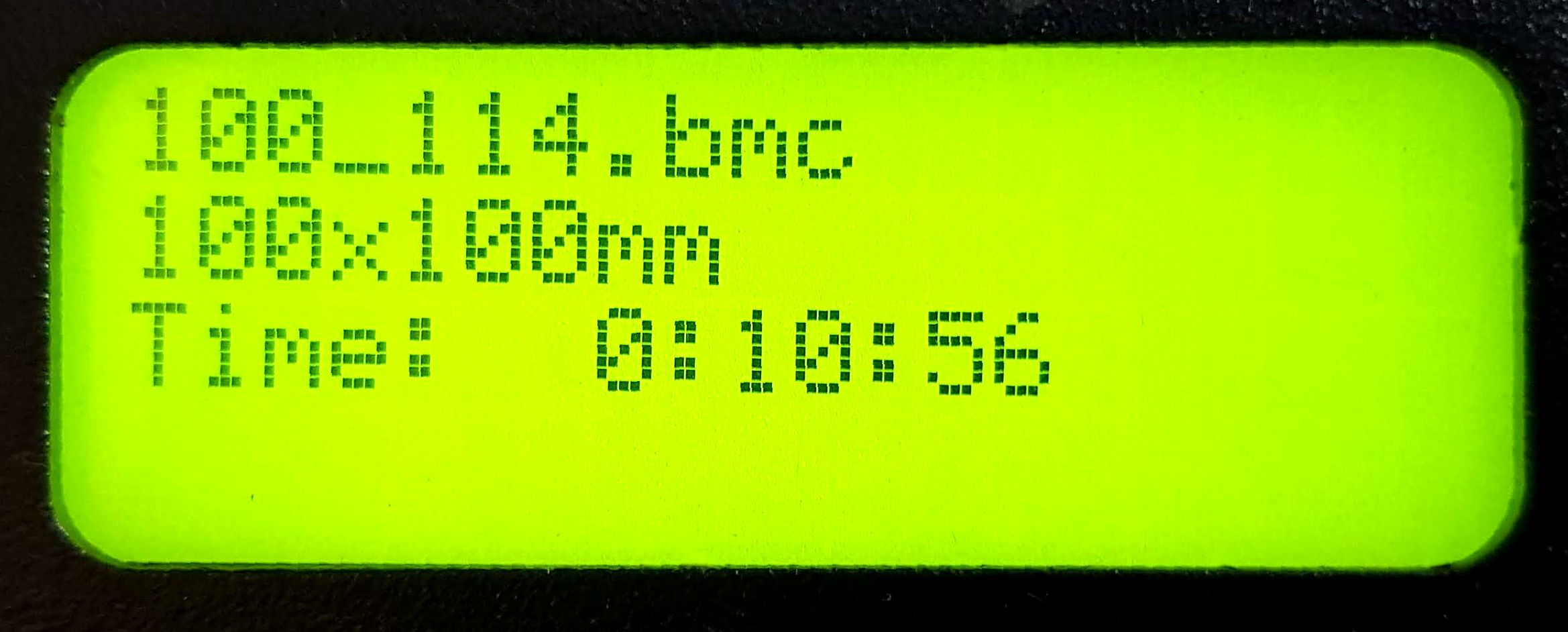

고속가공 : 100 x 100 mm 면적기준 5분 가공시간(114 dpi )

                 300 x 200 mm(A4) 면적기준 30분 가공시간(114 dpi)






[CNC 타각기와 레이저에칭 비교]



항  목

CNC 타각기

CO2 레이저에칭

재료

석재,유리,금속,기타 단단한 재료

목재,가죽,플라스틱,아크릴,종이

가공

다이아몬드툴(바늘)로 석재표면을 두드려서 가공

석재표면을 얇게 태워서 가공(열변형)

재료 설정

헤드가 석재표면을 따라서 수평 혹은 완만한 곡면가공

재료수평과 레이저초점 거리조정 필요

가공수명(석재)

100년 이상

20년 내외

이동성

석재크기에 관계없이 원하는 가공위치에 장비를 올려놓고 가공

고정형

해상도

Max 360 dpi (20,285 dot/㎠)
























CNC IMPACT 4230

CNC IMPACT 6040

CNC IMPACT 9060

CNC IMPACT 1260

외형(mm)

710 x 460 x 210

752 x 710 x 210

1,110 x 910 x 210

1,410 x 910 x 210

작업영역(mm)

420 x 300

600 x 400

900 x 600

1,200 x 600

모터

                        X,Y NEMA17 Stepmotor

Z 축 Stroke

                       50 mm

조각깊이(mm)

                       0.1 ~ 0.5 mm

헤드(Head)

                       Diamond Impact Head

조각방법

                       하프톤 알고리즘(Jarvis, Sierra, Stucki etc)

OS

                       Windows 7,8,10 지원

전원(Power)

                       220V

보증(Warranty)

                       무상1년 AS

가 격(VAT별도/원)

9,000,000

12,000,000

16,000,000

19,000,000

                                                                                                            MADE IN microNC, SANHA TECHNOLOGY. KOREA





[응용 범위]

1.석재관련 업체 : 비석,건축용 석재의 사진,이미지 조각

2.환경디자인 업체 : 석재,금속조형물의 사진,이미지 조각

3.금속명판 업체 : 스텐,동판, 알루미늄판 등의 사진에칭

4.옥외광고,상패업체 : 금속표시판, 금속상패등의 사진조각









cnc_impact_011.jpg  cnc_impact_012.jpg



cnc_impact_013.jpg  cnc_impact_014.jpg
